Krok po kroku
- 1
Ustal, który koniec ma być męski, a który żeński
Popatrz, co wchodzi w gniazdo, a co przyjmuje kabel. Adapter z męskim USB-C i żeńskim USB-A wpinasz w telefon, żeby odczytać pendrive. Adapter z męskim USB-A i żeńskim USB-C wpinasz w telewizor albo dekoder, żeby podłączyć kabel USB-C.
- 2
Porównaj klasę adaptera z klasą kabla
Przejściówki w standardzie USB 3.1 przepuszczają do 10 Gb/s przy 5 V i 3 A. Adaptery USB-C na USB-C podają do 40 Gb/s oraz 100 lub 140 W. Tor pracuje z prędkością najwolniejszego elementu, więc adapter dobierz nie niżej niż kabel.
- 3
Sprawdź, w którą stronę kąt odsuwa kabel
Kąt 90 stopni prowadzi kabel w bok lub w dół tuż przy obudowie, co ratuje port zwrócony do ściany. Kąt 180 stopni zawraca wtyk wzdłuż urządzenia, więc kabel biegnie równolegle do obudowy telefonu czy powerbanku.
- 4
Wepnij i zweryfikuj profil ładowania oraz transfer
Po wpięciu adaptera sprawdź, czy ładowarka negocjuje ten sam profil PD co bez przejściówki, a menedżer plików widzi dysk tak samo szybko. Miernik USB wpięty za adapterem pokazuje to w kilkanaście sekund.
Adapter kątowy za 9 zł zmienia geometrię wtyku, nie prędkość toru, i to zwykle wystarczy, żeby kabel zmieścił się między portem a ścianą. Sprawdzamy, kiedy adapter kątowy 90 lub 180 stopni ma sens, jak dobrać kierunek złącza do gniazda i jak nie zgubić przepustowości ani mocy ładowania.
Określenie „kątowy” opisuje kształt obudowy, nie klasę toru. Przepustowość i moc czytasz z osobnej rubryki karty produktu, bo to dwie niezależne sprawy.
Cel jest w każdym z tych pięciu wypadków ten sam: wpiąć kabel tam, gdzie prosty wtyk nie wchodzi albo sterczy. Zmienną są kierunek złącza i klasa transmisji, od 10 Gb/s po 40 Gb/s.
Co realnie robi kąt 90 i 180 stopni
Prosty wtyk USB wystaje z gniazda i pracuje jak dźwignia. Gdy laptop albo telewizor stoi przy ścianie, kabel dociska ten wtyk w bok, a całe naprężenie idzie na styki gniazda.
Adapter 90 stopni odprowadza kabel w bok lub w dół tuż przy obudowie. Adapter 180 stopni zawraca go wzdłuż urządzenia, więc kabel biegnie równolegle do obudowy zamiast wychodzić na wprost z portu.
Druga sprawa to klasa toru. Przejściówki w standardzie USB 3.1 podają do 10 Gb/s przy 5 V i 3 A, a adaptery USB-C na USB-C w tej stawce do 40 Gb/s oraz 100 lub 140 W.
Kabel dobierasz osobno i według tych samych rubryk, o czym pisałem w poradniku o kablach USB-C. Adapter nie podniesie klasy kabla, który jest wolniejszy od niego.
Pięć adapterów kątowych - kierunek złącza i klasa toru
| Adapter | Złącza | Przepustowość i moc | Cena |
|---|---|---|---|
| USB-C na USB-A, 180 stopni | męskie USB-C, żeńskie USB-A 3.1 | 10 Gb/s, 5 V przy 3 A | 9,50 zł |
| USB-A na USB-C, 90 stopni | męskie USB-A 3.1, żeńskie USB-C | 10 Gb/s, 5 V przy 3 A | 9 zł |
| USB-C na USB-C, 90 stopni | złącza USB-C, kątowe | 40 Gb/s, 100 W, obraz 8K | 14,50 zł |
| USB-C żeńskie na męskie, 90 stopni | żeńskie wejście, męskie wyjście | 40 Gb/s, 140 W, obraz 8K | 12 zł |
| USB-A na USB-A, 90 stopni łamany | męskie USB-A, żeńskie USB-A | 10 Gb/s, 5 V przy 3 A | 9,50 zł |

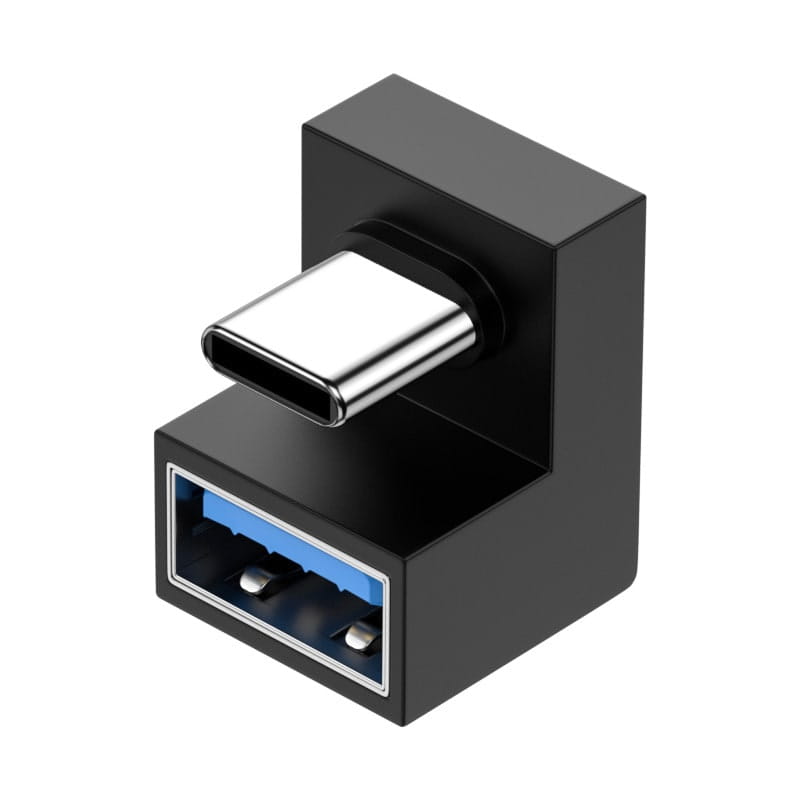

Adapter USB-C na USB-A 180 stopni - pendrive przy telefonie
Adapter USB-C na USB 3.1 pod kątem 180 stopni (9,50 zł) ma męskie złącze USB-C i żeński port USB-A 3.1. Karta podaje do 10 Gb/s transmisji oraz zasilanie 5 V przy 3 A.
Wymiary to 24 x 14 x 18 mm, obudowa z plastiku i aluminium. Zawrócone złącze prowadzi kabel wzdłuż telefonu czy powerbanku, zamiast wypychać go na wprost z gniazda.
U mnie taki adapter jeździ w torbie pomiarowej razem z powerbankiem. Wpinam w telefon pendrive z logami, a wtyk nie wychodzi poza obrys obudowy, więc całość mieści się w bocznej kieszeni.
Ten adapter bierze osoba, która podłącza do portu USB-C pendrive, dysk albo kabel USB-A i nie chce sterczącej wtyczki. Pojedyncze złącze tłumaczy cenę 9,50 zł: jedno zadanie wykonane w pełnych 10 Gb/s, jakie daje USB 3.1.

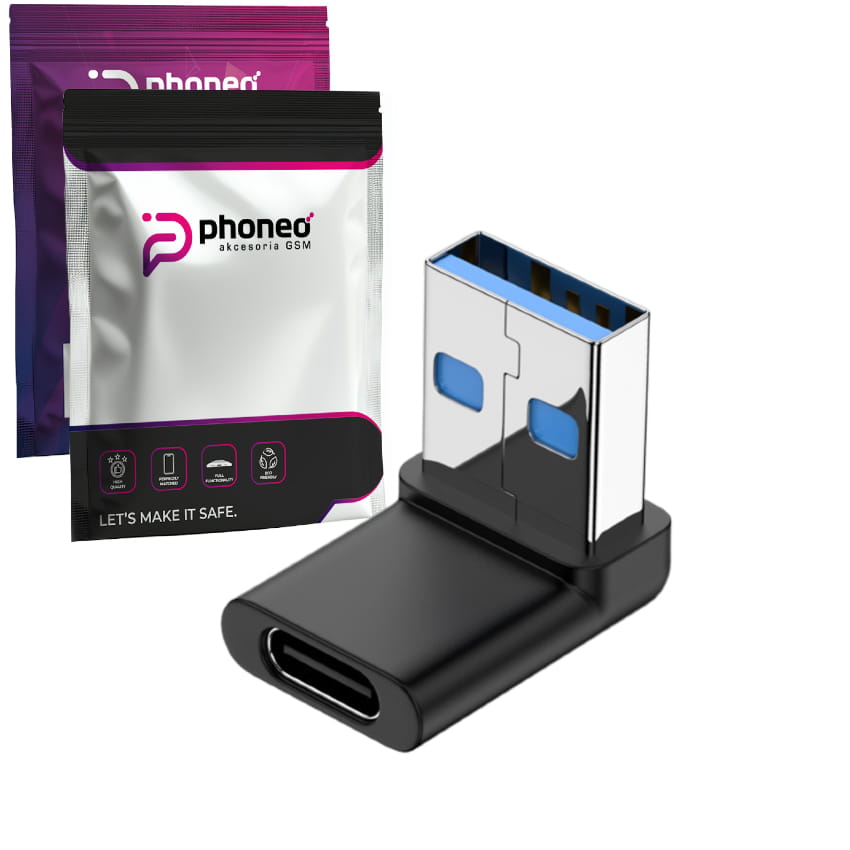

Adapter USB-A na USB-C 90 stopni - telewizor, dekoder, konsola
Adapter Phoneo USB 3.1 na USB-C pod kątem 90 stopni (9 zł) pracuje w drugą stronę. Męski wtyk USB-A wchodzi w gniazdo sprzętu, a żeński port USB-C przyjmuje kabel. Karta podaje do 10 Gb/s i 5 V przy 3 A.
Wymiary 15 x 22 x 18 mm (bez portu 7 mm) i obudowa z aluminium z elementami tworzywa robią z tego przejściówkę, która nie sterczy z tylnego panelu. Kąt 90 stopni prowadzi kabel wzdłuż tylnej ścianki, a nie prostopadle do niej.
W czerwcu układałem bratu kable za telewizorem wiszącym na wsporniku. Prosty wtyk USB-A dociskał się do ściany i po każdym poruszeniu wypadał z gniazda, a kątowa przejściówka odsunęła kabel w bok i temat się skończył.
Po tę wersję sięgasz, gdy kabel USB-C wpina się w sprzęt stojący przy ścianie: telewizor, dekoder, konsolę albo tylny panel komputera. Żeński port USB-C i kąt 90 stopni to powód, dla którego kabel przestaje się łamać na krawędzi obudowy.
Adapter USB-C na USB-C - 40 Gb/s, obraz 8K i wybór mocy
Tu wchodzimy w inną klasę toru. Oba adaptery USB-C na USB-C podają do 40 Gb/s transmisji i obsługę obrazu 8K w rozdzielczości 7680 x 4320 przy 120 Hz, więc poprowadzą monitor, stację dokującą i szybki dysk.

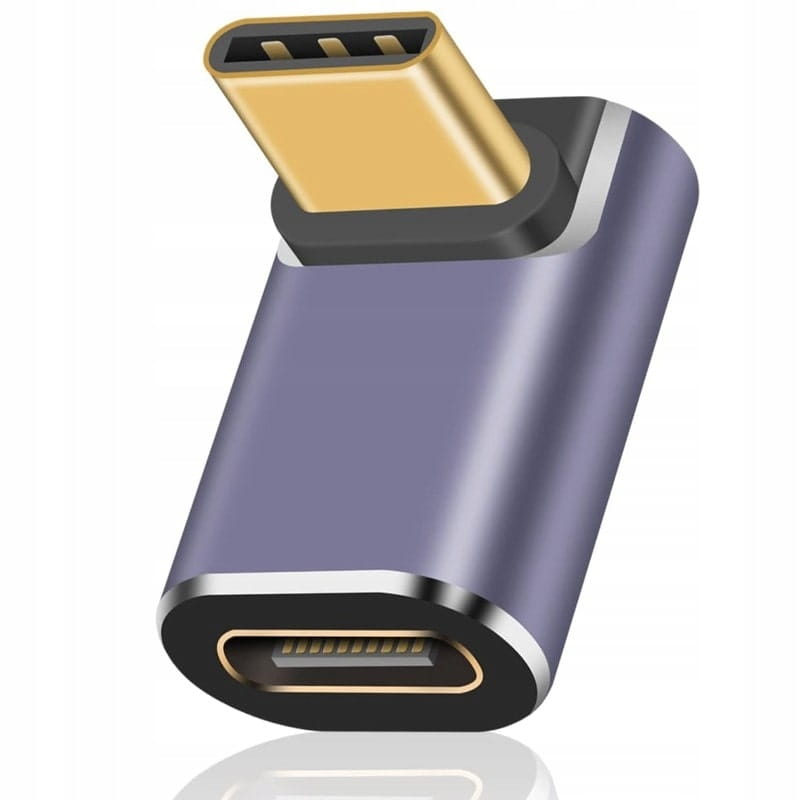

Adapter USB-C kątowy 90 stopni (14,50 zł) obsługuje ładowanie do 100 W i mierzy około 25 x 15 x 12 mm w obudowie ze stopu aluminium z elementami PCV. To wersja pod biurko, stację dokującą i monitor dosunięty do ściany.
Karta tej wersji nie rozpisuje strony męskiej i żeńskiej złącza, więc gdy kierunek jest krytyczny, pewniejszy jest opisany wprost model za 12 zł.
Sto watów pokrywa telefon, tablet i większość laptopów ładowanych przez USB-C. Profil PD (Power Delivery, negocjacja napięcia i prądu między ładowarką a sprzętem) sprawdzisz miernikiem wpiętym za przejściówką - powinien być ten sam co bez niej.
14.50 zł
Scenariusz jest tu jeden: laptop albo monitor przy ścianie i jedno złącze na dane, obraz i zasilanie. Pasmo 40 Gb/s i 100 W to powód ceny wyższej niż przy przejściówkach USB-A: inna klasa toru, nie inne wykonanie.

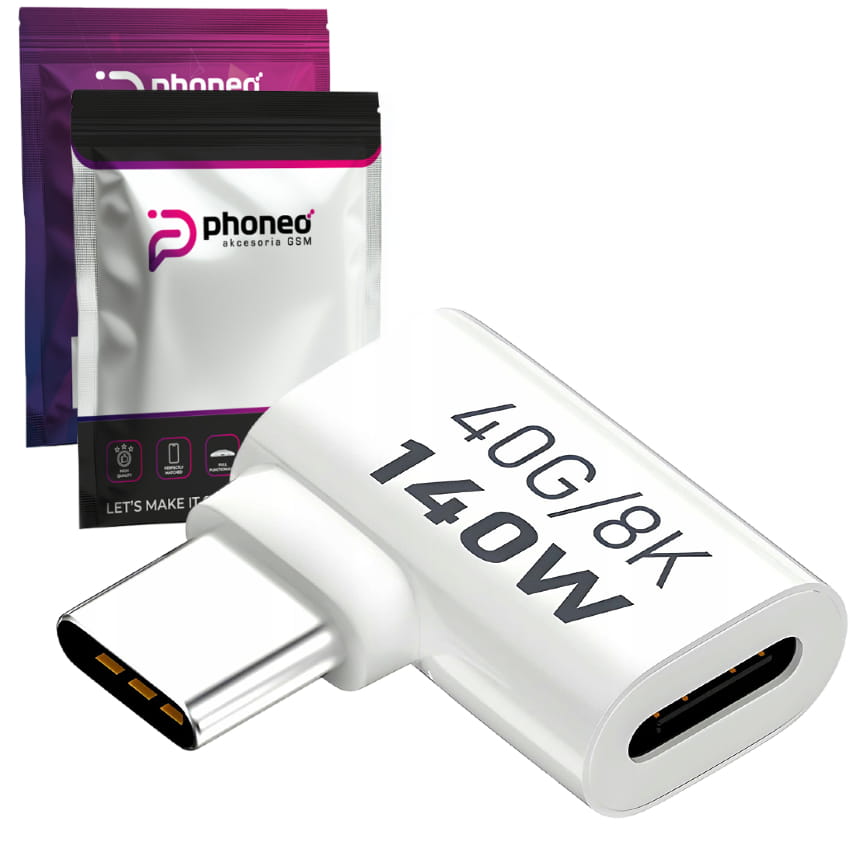

Adapter Phoneo z żeńskim wejściem i męskim wyjściem USB-C (12 zł) trzyma to samo pasmo 40 Gb/s i ten sam obraz 8K, a profil ładowania podnosi do 140 W. To pułap przewidziany dla laptopów, których zasilacze przekraczają 100 W.
Męskie złącze wchodzi w gniazdo sprzętu, żeńskie przyjmuje kabel. Biała obudowa ze stopu aluminium z elementami PCV pasuje do jasnych biurek i stanowisk.
Obie wersje USB-C na USB-C trzymają to samo pasmo, więc nie konkurują ceną, tylko układem złączy i profilem mocy. Ta za 14,50 zł jest przejściówką pod biurko, monitor i stację dokującą, a ta za 12 zł dokłada rozpisany kierunek złączy i profil PD do 140 W pod laptopa z mocniejszym zasilaczem.
Kolega z laboratorium wpiął taki adapter w laptopa stojącego przy ścianie na stanowisku serwisowym. Kabel zasilający odchodzi bokiem, więc obudowa dosuwa się do listwy przypodłogowej, a wtyk nie pracuje pod kątem przez cały dzień.
Ten adapter bierze osoba z laptopem o zasilaniu powyżej 100 W albo z ciasnym stanowiskiem, gdzie liczy się strona wyprowadzenia kabla. Profil 140 W to inny scenariusz zasilania: pod laptopa z mocniejszym zasilaczem, nie pod telefon i tablet.
Gdy brakuje nie miejsca, tylko portów, kolejnym krokiem jest raczej hub USB-C niż następna przejściówka w torze.
Adapter USB-A na USB-A 90 stopni - porządek za telewizorem
Adapter Phoneo USB na USB 3.1 kątowy łamany 90 stopni v2 (9,50 zł) ma męski wtyk USB-A i żeński port USB-A. Karta podaje do 10 Gb/s, zasilanie 5 V przy 3 A i wymiary 32 x 20 x 8 mm.
Ta przejściówka nie zmienia standardu, tylko kierunek. Sztywny wtyk USB-A, który normalnie wystaje prosto z gniazda, po załamaniu kładzie się wzdłuż obudowy: za telewizorem, w tylnym panelu komputera albo przy stacji dokującej.
U mnie taki adapter siedzi na stałe w rozgałęźniku pod blatem w pracowni w Gdyni. Bez niego kabel do dysku wychodził prosto na kolana, z nim biegnie wzdłuż krawędzi blatu i nie zahacza o nogi.
Jeśli problemem jest nie kąt, lecz brakujące centymetry, właściwym rozwiązaniem bywa raczej przedłużacz USB. Adapter kątowy zmienia kierunek, długości nie dokłada.
Werdykt - dobierz po kierunku złącza i klasie toru
Trzy z tych przejściówek pracują u mnie równolegle i żadna nie zastępuje pozostałych: wersja 180 stopni jeździ w torbie przy powerbanku, USB-A na USB-A porządkuje rozgałęźnik pod blatem, a USB-C na USB-C wisi przy laptopie na stanowisku pomiarowym. Wspólny mianownik to geometria, różnica siedzi w rubryce przepustowości i mocy.
Wam polecam:
- Pendrive albo kabel USB-A w porcie USB-C, bez sterczącej wtyczki: adapter USB-C na USB-A 180 stopni, 9,50 zł. Do 10 Gb/s i zasilanie 5 V przy 3 A.
- Kabel USB-C do telewizora, dekodera albo konsoli przy ścianie: adapter USB-A na USB-C 90 stopni, 9 zł. Ten sam standard USB 3.1, kabel odchodzi bokiem.
- Laptop, monitor 8K i jedno złącze na dane, obraz i zasilanie: adapter USB-C 90 stopni, 14,50 zł. Do 40 Gb/s i ładowanie do 100 W.
- Laptop o zasilaniu powyżej 100 W dosunięty do ściany: adapter Phoneo żeńskie na męskie USB-C, 12 zł. Do 40 Gb/s i profil PD do 140 W.
- Sztywny wtyk USB-A za telewizorem albo w obudowie komputera: adapter USB-A na USB-A łamany, 9,50 zł. Do 10 Gb/s i wymiary 32 x 20 x 8 mm.
Cena rozdziela się tu po klasie toru, nie po jakości wykonania: 10 Gb/s przy 3 A w przejściówkach USB-A kontra 40 Gb/s w parze USB-C na USB-C. Wewnątrz tej drugiej pary o wyborze decyduje już kierunek złącza i profil mocy, nie cena.
Najpierw ustal kierunek złącza, potem sprawdź rubryki przepustowości. Jeśli kompletujesz resztę osprzętu, zerknij też na kategorię akcesoriów do smartfona i tabletu.
