Krok po kroku
- 1
Zmierz trasę kabla, nie zgaduj
Rozciągnij sznurek od routera do urządzenia po realnej drodze - wzdłuż listwy, za biurkiem, przez pokój. Do tego dolicz zapas na zakręty. Patchcord 3 m starcza przy biurku, przez pokój zwykle potrzeba 10 m.
- 2
Dobierz długość do scenariusza
Router obok komputera - patchcord CAT 6E 3 m. Router w przedpokoju, komputer w pokoju - kabel 10 m. Lepiej kupić kabel w jednym kawałku niż łączyć dwa krótsze, bo każde złącze to dodatkowy punkt styku.
- 3
Sprawdź, czy potrzebujesz złączki czy switcha
Masz jeden za krótki kabel i chcesz go przedłużyć - złączka RJ45 łączy dwa kable w jeden tor. Masz jeden kabel z routera i dwa urządzenia do podpięcia - to mini switch, bo on dopiero rozdziela sygnał na osobne porty.
- 4
Wepnij wtyk RJ45 do oporu
Wtyk RJ45 wchodzi w gniazdo z wyraźnym kliknięciem zatrzasku. Jeżeli nie kliknął, sieć potrafi działać z przerwami albo wcale. Przy mini switchu najpierw podłącz kabel z routera, potem kable do urządzeń.
Kabel LAN za 17,90 zł i rozdzielacz za 40 zł to dwa różne zakupy - tylko jeden faktycznie podzieli sieć na dwa urządzenia. Rozkładamy zestaw do sieci LAN: jak dobrać długość patchcorda RJ45, kiedy starczy przedłużka, a kiedy potrzebny jest mini switch zamiast pasywnej złączki.
Słowo „rozdzielacz LAN” w nazwie produktu to nazwa myląca, nie deklaracja techniczna. Złączka RJ45 nie dzieli sieci - przedłuża jeden kabel. Sieć na dwa urządzenia rozdaje dopiero aktywny mini switch.
To rozróżnienie decyduje o całym zakupie. Zanim wybierzesz długość, ustal, czy potrzebujesz jednego kabla, jego przedłużenia, czy realnego rozgałęzienia sieci.
Złączka czy switch - skąd różnica ceny i funkcji
Najważniejszy podział nie idzie po długości ani po cenie, tylko po tym, co element robi z sygnałem. To on tłumaczy rozpiętość od 9,90 do 40 zł.
Złączka RJ45 jest pasywna. Łączy dwa kable w jeden ciągły tor - sygnał, który wchodzi jednym końcem, wychodzi drugim. To przelotka bez elektroniki, więc kosztuje tyle, co samo złącze.
Mini switch jest aktywny. Bierze jeden kabel z routera i rozdaje sygnał na osobne porty dla kilku urządzeń. W środku siedzi układ z zasilaniem, który zarządza ruchem między portami. Stąd wyższa cena.
To trafia w częsty błąd zakupowy. Sam kiedyś kupiłem złączkę, myśląc, że podzielę internet z jednego gniazda na dwa komputery w pracowni. Złączka połączyła dwa kable w jeden tor i nic nie rozdzieliła - sieć dostawał tylko jeden pecet.
Lekcja jest prosta. „Rozdziela” w technice znaczy „rozdaje na porty”, a to robi switch, nie przelotka. Złączka jedynie wydłuża jedno połączenie.
Cztery elementy sieci LAN - funkcja i kategoria
| Element | Funkcja | Kategoria / przepustowość | Cena |
|---|---|---|---|
| Patchcord 3 m | łączy komputer z routerem | CAT 6E | 17,90 zł |
| Kabel 10 m | łącze przez cały pokój | CAT 6E, do 1 Gb/s | 24,50 zł |
| Złączka RJ45 (pasywna) | przedłuża jeden kabel | tor 1 Gb/s, bez elektroniki | 9,90 zł |
| Mini switch (aktywny) | rozdaje sygnał na 2 porty | do 1 Gb/s, z układem | 40 zł |
Patchcord CAT 6E 3 m - komputer przy routerze
Patchcord CAT 6E 3 m (17,90 zł) to krótki kabel sieciowy do połączenia urządzenia stojącego obok routera. CAT 6E to kategoria skrętki, czyli standard skręcenia par przewodów, który ogranicza zakłócenia między żyłami.
Trzy metry starczają, gdy router i komputer dzieli biurko albo półka. U mnie w pracowni w Gdyni dokładnie taki kabel łączy stacjonarny pecet z routerem stojącym pół metra dalej. Krótki tor, zero zwisu pod biurkiem.
Kabel ma wtyki RJ45 po obu stronach - to ten szeroki, ośmiopinowy wtyk z zatrzaskiem. Wchodzi w gniazdo z kliknięciem, którego warto posłuchać, bo luźny wtyk to przerywana sieć.
17.90 zł
Ten kabel bierze osoba, która sadza komputer, konsolę albo telewizor obok routera i chce stabilne łącze zamiast WiFi. Trzy metry to długość pod biurko, nie przez mieszkanie.

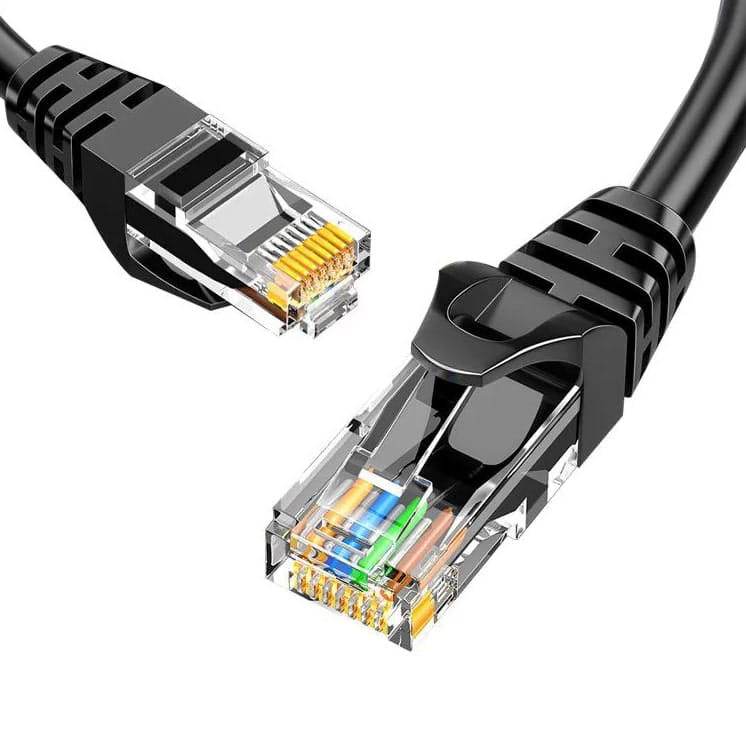

Kabel CAT 6E 10 m - router w innym pokoju
Kabel CAT 6E 10 m (24,50 zł) deklaruje przepustowość do 1 Gb/s i prowadzi sieć przez całe pomieszczenie. To ta sama kategoria skrętki co patchcord, różni się tylko długością i tym, jaki problem rozwiązuje.
Dziesięć metrów to dystans od routera w przedpokoju do biurka w pokoju obok. Kiedyś u mnie WiFi w pokoju potrafiło przyciąć w godzinach szczytu, więc pociągnąłem kabel wzdłuż listwy przypodłogowej i problem zniknął.
Skrętka CAT 6E utrzymuje 1 Gb/s znacznie dalej niż 10 m, a standard Ethernet sięga 100 m na jednym odcinku. Dziesięć metrów to dla tego kabla spacer, nie granica - prędkość jest taka sama jak na krótkim patchcordzie.
24.50 zł
Bierze go osoba, której router stoi w innym pomieszczeniu niż komputer. Lepiej kupić jeden kabel 10 m niż łączyć dwa krótsze złączką, bo każde dodatkowe złącze to punkt styku, który może się poluzować.
Złączka RJ45 - kiedy przedłużasz istniejący kabel
Złączka RJ45 (9,90 zł) to dwa gniazda RJ45 w jednej obudowie. Łączy dwa kable końcami w jeden ciągły tor - służy do przedłużenia połączenia, które już istnieje, a okazało się za krótkie.
To rozwiązanie awaryjne, nie docelowe. Mój brat ciągnął kabel do pokoju z konsolą i zabrakło mu metra - złączka i drugi krótki odcinek uratowały sprawę bez przepinania całej trasy.
Warto wiedzieć, czego złączka nie robi. Nie rozdziela sygnału na dwa urządzenia i nie zwiększa liczby połączeń - to wciąż jeden tor od początku do końca. Do rozgałęzienia służy mini switch, nie przelotka.
Tę złączkę bierze osoba z już poprowadzonym kablem, który wyszedł o metr czy dwa za krótki. Przedłuża jedno połączenie. Im mniej złączek na trasie, tym mniej punktów, w których styk może zawieść.
Mini switch LAN - dwa urządzenia z jednego kabla
Mini switch Splitter LAN 2x RJ45 (40 zł) to jedyny aktywny element w tym zestawieniu. Bierze jeden kabel z routera i rozdaje sygnał na osobne porty - to on faktycznie rozdziela sieć na kilka urządzeń.
W odróżnieniu od złączki ma w środku układ z zasilaniem, który kieruje ruchem między portami. Dlatego kosztuje cztery razy tyle co przelotka - to różnica funkcji, nie jakości. Złączka przedłuża, switch rozdaje.
Kolega z laboratorium podpiął tak komputer i drukarkę sieciową do jednego gniazda LAN w ścianie - jeden kabel z gniazda do switcha, dwa kable ze switcha do urządzeń. Oba dostały sieć równocześnie.
Mini switch bierze osoba, która ma jedno gniazdo LAN albo jeden kabel z routera, a do podpięcia dwa urządzenia naraz. Aktywny układ to powód ceny, nie narzut za obudowę.
Werdykt - dobierz po długości i funkcji, nie po cenie
U mnie w pracowni w Gdyni leżą wszystkie cztery, bo każdy rozwiązuje inny problem: patchcord do peceta przy routerze, kabel 10 m do pokoju obok, złączka na awaryjne przedłużenie, mini switch tam, gdzie z jednego gniazda muszą zjechać dwa urządzenia.
Wam polecam:
- Komputer, konsola lub telewizor przy routerze: patchcord CAT 6E 3 m, 17,90 zł. Krótki tor pod biurko, stabilniejszy niż WiFi.
- Router w innym pomieszczeniu niż komputer: kabel CAT 6E 10 m do 1 Gb/s, 24,50 zł. Jeden kawałek przez pokój, bez gubienia prędkości.
- Już poprowadzony kabel za krótki o metr czy dwa: złączka RJ45, 9,90 zł. Przedłuża jedno połączenie, im mniej złączek, tym lepiej.
- Dwa urządzenia do podpięcia z jednego kabla: mini switch LAN, 40 zł. Aktywny układ, który rozdaje sygnał na osobne porty.
Cena różni się tu długością i funkcją - aktywny switch z układem kontra pasywna złączka, kabel 10 m kontra 3 m - nie jakością łącza. Jeśli kompletujesz okablowanie sieciowe, zerknij też na pełną kategorię elektroniki i akcesoriów.
