Krok po kroku
- 1
Policz piny i ustal funkcję gniazda
Spójrz na gniazdo: pięć bolców w okręgu to DIN 5-pin. Ustal rolę - w starej wieży, magnetofonie czy tunerze niesie analogowy dźwięk hi-fi, w syntezatorze i klawiaturze przesyła sygnał MIDI. To dwa różne światy na tym samym wtyku.
- 2
Zobacz, co masz na drugim urządzeniu
Sprawdź wejście sprzętu, który chcesz połączyć: para gniazd RCA cinch, mini jack 3,5 mm, duży jack 6,35 mm czy drugie gniazdo DIN. To ten drugi koniec decyduje, który kabel kupić - DIN jest stały, zmienna jest reszta.
- 3
Dobierz kabel po drugim końcu
Do współczesnego wejścia cinch weź DIN na 2x RCA. Do wejścia liniowego wzmacniacza lub komputera - DIN na mini jack 3,5 mm. Do sprzętu studyjnego z dużym gniazdem - DIN na jack 6,35 mm. Do syntezatora - kabel MIDI DIN na DIN.
- 4
Pilnuj kierunku sygnału
Przy audio rozróżnij wyjście od wejścia wieży - z gniazda oznaczonego TAPE OUT czy LINE OUT bierzesz dźwięk, w LINE IN go wprowadzasz. Przy MIDI łącz zawsze OUT jednego urządzenia z IN drugiego, inaczej nic nie zagra.
- 5
Wkładaj wtyk DIN delikatnie
Wtyk DIN pasuje tylko w jednej pozycji - ma nacięcie albo ramkę, która wyznacza kąt. Obróć go aż piny trafią w otwory, dopiero wtedy dociśnij. Na siłę zegniesz bolce, a ich rozstaw jest precyzyjny.
Gniazdo DIN 5-pin gra dziś i z wieżą, i z syntezatorem - cały wybór sprowadza się do tego, co masz na drugim końcu: RCA, jack czy drugie DIN. Sprawdzamy, jak dobrać kabel DIN 5-pin po drugim końcu - RCA, mini jack czy duży jack dla starego audio, drugie DIN dla MIDI w syntezatorze.
Kiedyś gniazdo DIN siedziało z tyłu każdej wieży i nikt nie pytał o złącze. Pięć bolców w okręgu było oczywiste jak gniazdko w ścianie. Dziś to relikt, ale relikt, który wciąż gra.
Sześć lat w analogowym magazynie audio nauczyło mnie, że ludzie nie odkładają starego sprzętu z braku kabla - odkładają go z braku wiedzy, którego szukać. Amplituner, magnetofon szpulowy, tuner z lat osiemdziesiątych. Wszystkie mają DIN i wszystkie da się obudzić.
A potem jest druga twarz tego samego gniazda. Syntezatory i klawiatury używają DIN 5-pin do MIDI - tu nie płynie dźwięk, tylko polecenia. Ten sam wtyk, inny świat.
Dwie role tego samego gniazda - audio kontra MIDI
DIN 5-pin to nie jeden standard, to dwa. W starej wieży, magnetofonie czy tunerze niesie analogowy sygnał audio - to samo napięcie, które rozumie wejście RCA. Punkt.
W syntezatorze, klawiaturze albo module brzmieniowym ten sam wtyk przenosi MIDI. To strumień cyfrowych komend: który klawisz wciśnięto, jak mocno, jaki program. Żadnego dźwięku w kablu, same instrukcje.
Stąd pierwsza decyzja: ustal funkcję gniazda, zanim spojrzysz na kabel. Audio łączysz z tym, co masz na sprzęcie odtwarzającym lub wzmacniającym. MIDI łączysz wyłącznie z drugim gniazdem DIN, OUT do IN.
DIN na 2x RCA - most do świata cinch

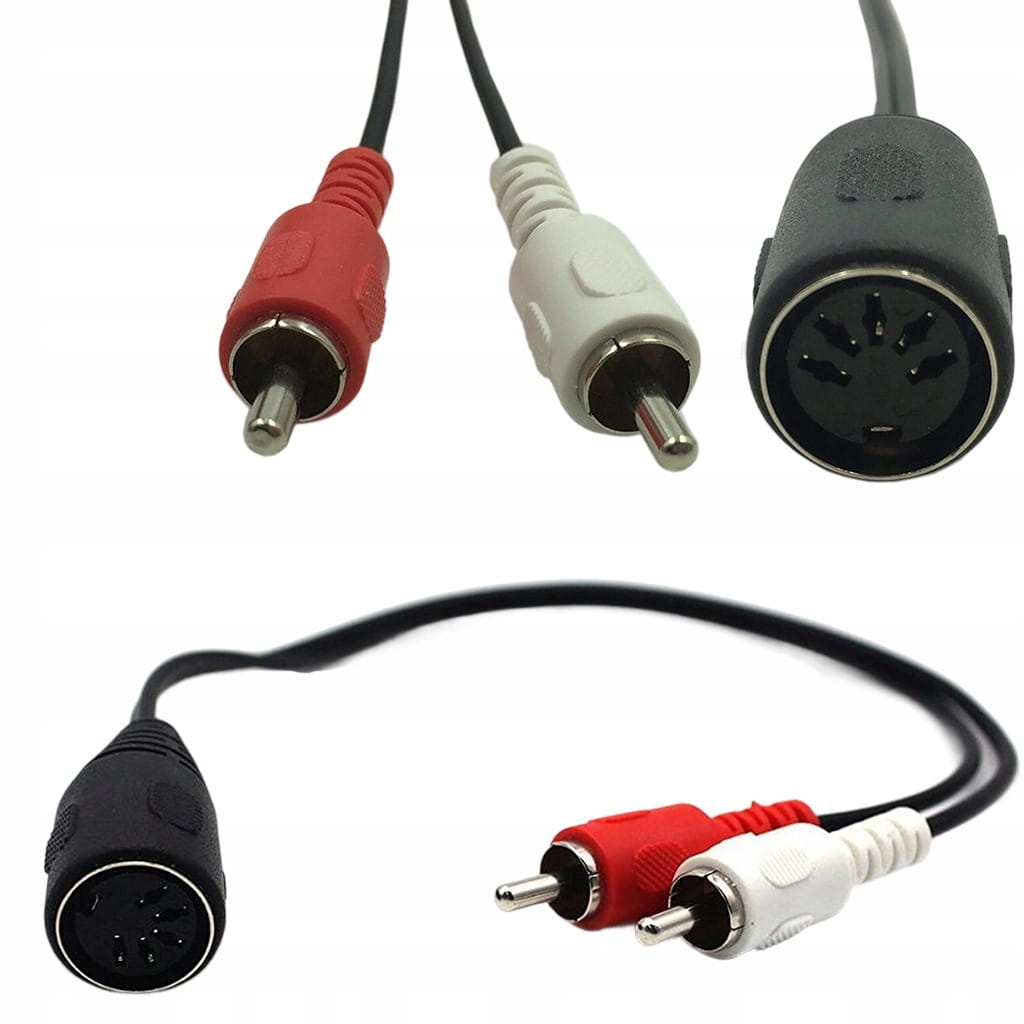

Najczęstszy scenariusz starego hi-fi: wieża albo magnetofon ma DIN, nowy wzmacniacz ma wejście RCA cinch. Kabel DIN 5-pin żeński na 2x RCA za 14 zł jest mostem między tymi światami.
Odcinek to 50 cm, więc to kabel do sprzętu stojącego obok siebie na jednej półce, nie przez pół pokoju. Żeński wtyk DIN wpinasz w gniazdo starego urządzenia, dwa wtyki cinch w wejście AUX lub TAPE wzmacniacza.
To najtańsza droga z DIN do współczesności i działa jak transkrypcja tej samej melodii na inny instrument - ta sama treść, inny zapis. Sygnał pozostaje analogowy przez całą trasę.
14.00 zł
DIN na mini jack 3,5 mm - wejście liniowe wzmacniacza i komputera

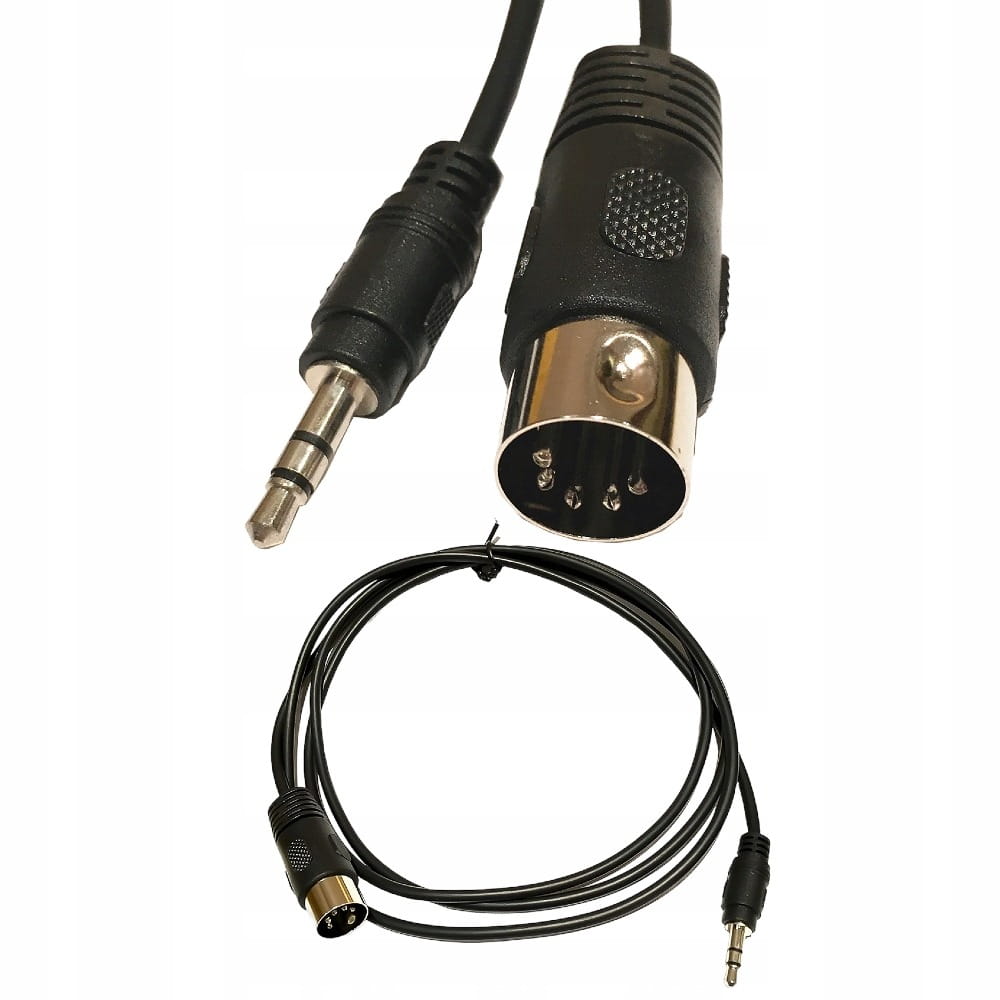

Gdy po drugiej stronie czeka gniazdo mini jack 3,5 mm, wybierasz kabel DIN na mini jack za 18 zł. To wejście liniowe wzmacniaczy aktywnych, kart dźwiękowych w komputerze i części głośników.
Długość to 1,5 m, czyli trzykrotnie więcej niż przy kablu na RCA. Ten metr z hakiem daje swobodę, gdy komputer stoi na biurku, a wieża z DIN na półce obok.
Jedna rzecz do sprawdzenia: mini jack w komputerze musi być wejściem LINE IN, nie wyjściem słuchawkowym. Ucho czeka na próżno, gdy podłączysz wyjście do wyjścia. Opis gniazda albo ikona rozstrzyga w sekundę.
DIN na duży jack 6,35 mm - sprzęt studyjny i instrumentalny

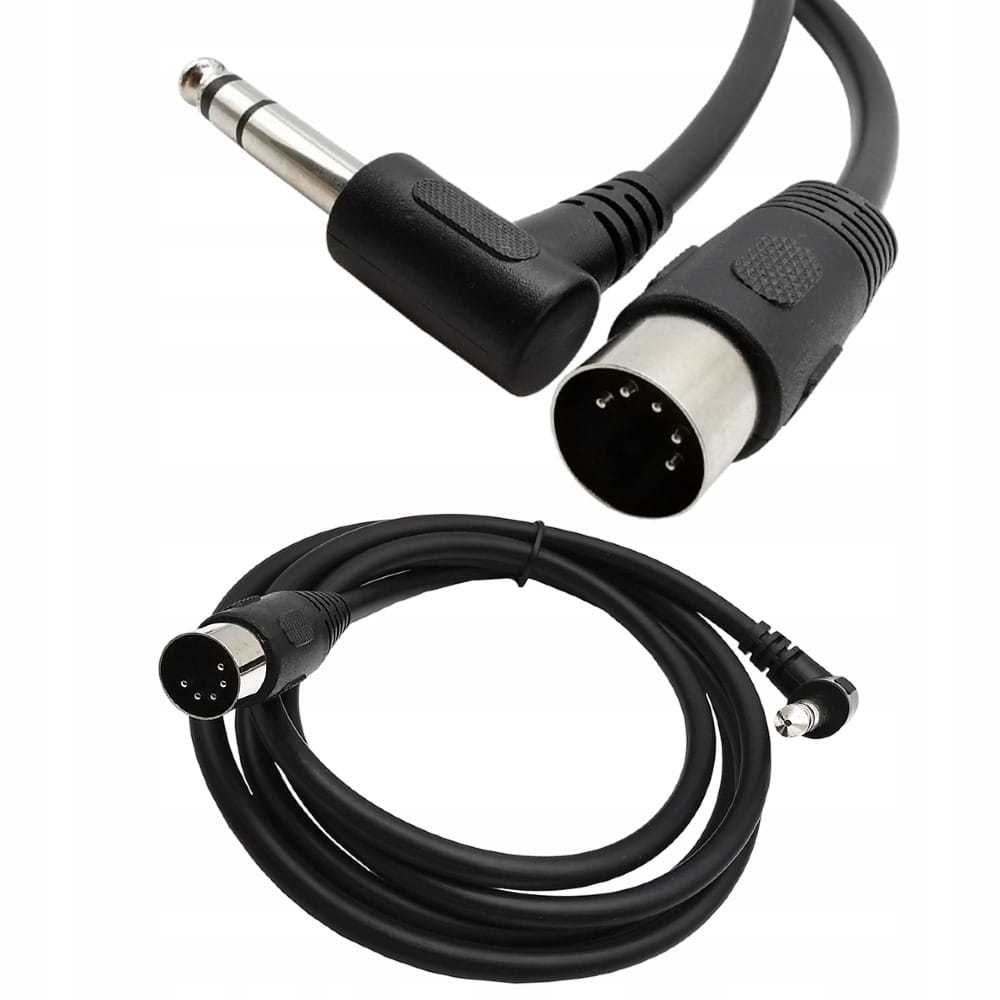

Świat studyjny mówi dużym jackiem. Miksery, wzmacniacze gitarowe i interfejsy audio mają gniazda 6,35 mm, a kabel męski DIN na jack 6,35 mm za 32 zł prowadzi tam sygnał ze starego sprzętu z DIN.
Kabel ma 1,5 m i męski wtyk DIN, więc wchodzi w gniazdo żeńskie urządzenia. Duży jack trzyma się w gnieździe pewniej niż mini jack i nie przerywa toru przy potrąceniu kabla - to liczy się w pracy na żywo.
Dopłata względem wersji na mini jack wynika ze złącza i przeznaczenia, nie ze staranniejszego wykonania. Duży jack to po prostu inny standard wejścia, nie wyższa półka.
32.00 zł
Kabel MIDI - syntezator, klawiatura i kątowy wtyk

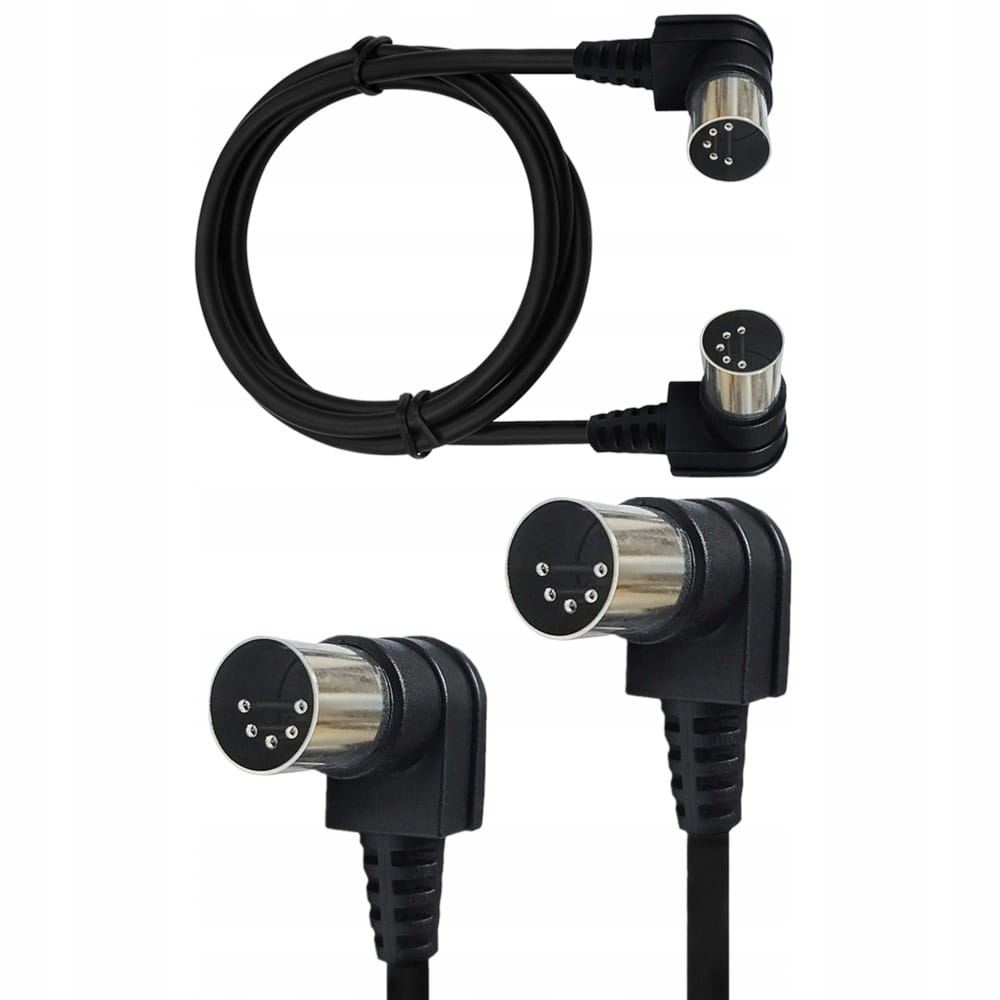

Tu DIN zmienia rolę. Kabel kątowy DIN 5-pin męski za 28 zł przenosi sygnał MIDI między dwoma gniazdami DIN - z syntezatora do modułu, z klawiatury do interfejsu, z sekwencera do brzmieniówki.
Kątowy wtyk to nie ozdoba. Z tyłu syntezatora gniazda siedzą ciasno, a wtyk wychodzący w bok zamiast w tył nie odpycha sprzętu od ściany i nie naciska na sąsiednie kable. Oszczędność miejsca, która w studiu z dziesiątkami przewodów ma znaczenie.
Zasada łączenia MIDI jest sztywna: OUT jednego urządzenia do IN drugiego. Wyjście wysyła komendy, wejście je przyjmuje, a połączenie OUT do OUT milczy jak dwa metronomy bez dyrygenta.
Cała mapa kabli DIN w jednej tabeli
| Produkt | Drugi koniec | Cena | Dla kogo |
|---|---|---|---|
| Kabel DIN na 2x RCA 50 cm | 2x RCA cinch | 14 zł | stare audio do wejścia cinch wzmacniacza |
| Kabel DIN na mini jack 3,5 mm | mini jack 3,5 mm, 1,5 m | 18 zł | wejście liniowe wzmacniacza lub komputera |
| Kabel kątowy DIN MIDI | drugie gniazdo DIN | 28 zł | syntezator, klawiatura, OUT do IN |
| Kabel DIN na jack 6,35 mm | duży jack 6,35 mm, 1,5 m | 32 zł | sprzęt studyjny i instrumentalny |
Cennik układa się funkcją, nie jakością. Kabel MIDI kosztuje więcej od audio na RCA, bo to inny tor; wersja na duży jack więcej od mini jacka, bo to inne złącze. Każdy z czterech ma swój scenariusz.
Zanim uznasz, że kabel nie działa
Czego unikać po drugiej stronie zakupu: bezimiennych kabli DIN z marketplace’ów bez opisu, ile pinów łączą i do czego. DIN 5-pin bywa okablowany różnie zależnie od epoki i kraju, a kabel bez specyfikacji to loteria. Te cztery z oferty mają jasno opisany drugi koniec.
Werdykt - który kabel DIN do czego
U mnie w kącie odsłuchowym we Wrocławiu stara Unitra gra przez kabel DIN na mini jack, bo wpinam ją wprost w kartę dźwiękową komputera. Wam dobieram po drugim końcu:
- Dla starego audio do wzmacniacza z cinchem - kabel DIN na 2x RCA 50 cm za 14 zł. Most do świata RCA, do sprzętu stojącego obok siebie.
- Dla wejścia liniowego wzmacniacza lub komputera - kabel DIN na mini jack 3,5 mm za 18 zł. Półtora metra swobody, pamiętaj o LINE IN.
- Dla sprzętu studyjnego z dużym gniazdem - kabel DIN na jack 6,35 mm za 32 zł. Pewny chwyt w gnieździe, standard miksera i wzmacniacza.
- Dla syntezatora i klawiatury - kabel kątowy DIN MIDI za 28 zł. OUT do IN, wtyk w bok oszczędza miejsce z tyłu sprzętu.
