Krok po kroku
- 1
Potwierdź drift i wyklucz kalibrację
Drift to ruch postaci bez dotknięcia drążka. Najpierw test w ustawieniach konsoli i kalibracja - jeśli kursor wraca, problem to brud pod gumową osłoną. Jeśli odjeżdża dalej, to zużyty potencjometr i czeka cię wymiana części, nie software.
- 2
Rozkręć obudowę pada przy uziemieniu ESD
Wykręć śruby spod naklejek i taśmy ślizgowej, podważ obudowę plastikową łopatką. Pracuj na macie ESD albo dotknij uziemienia przed startem - ładunek statyczny z palca uszkadza elektronikę pada. Zapamiętaj położenie sprężynek triggerów, łatwo je zgubić.
- 3
Wylutuj zużyty moduł albo wymień sam potencjometr
Moduł analoga trzyma się na 14 punktach lutowniczych. Odessaj cynę z każdego pinu rozplotem lub odsysarką, wyjmij stary moduł. Dla lekkiego dryfu wymienisz sam potencjometr 50 K - mniej lutowania, taniej. Dla zniszczonego drążka cały moduł.
- 4
Wlutuj część i skalibruj pad od nowa
Wsadź nowy moduł lub potencjometr, zlutuj każdy pin z osobna, sprawdź czy żaden nie został zimny. Złóż obudowę, dokręć śruby, podłącz pad i wykonaj kalibrację w ustawieniach konsoli - drążek powinien zerować się w środku bez ruchu.
Drift drążka w padzie PS4 czy Xbox to zużyty potencjometr w module analoga, a sama część zamienna kosztuje od 7,20 zł. Sprawdzamy, kiedy w padzie PS4 lub Xbox wymienić sam potencjometr 50 K, a kiedy cały moduł analoga, i jak zrobić to krok po kroku z lutownicą.
Naprawa dryfu to nie jeden zakup, tylko decyzja o zakresie: sam potencjometr za 7,20 zł albo cały moduł za 8,50 do 12,90 zł. Najpierw diagnoza, potem koszyk.
Drift drążka - co to jest i dlaczego nie wystarczy kalibracja
Drift to samoczynny ruch postaci, gdy drążka nikt nie trzyma. Postać idzie w bok, kamera odjeżdża, kursor w menu pełznie - bez dotknięcia.
Źródło jest mechaniczne: w module analoga siedzą dwa potencjometry (elementy zmieniające opór wraz z wychyleniem drążka). Ich ścieżka oporowa ściera się po setkach godzin grania i zaczyna zgłaszać napięcie odpowiadające ruchowi, którego nie ma.
Kalibracja w ustawieniach konsoli ustawia punkt zerowy drążka i maskuje lekki drift na chwilę. To software na problem sprzętowy - ścieranie postępuje, więc objaw wraca po kilku dniach. Trwale usuwa drift tylko wymiana zużytego elementu.
Stąd pierwsze pytanie nie brzmi „jaki analog”, tylko „jak głęboko zużyty”. Lekki drift przy drążku, który nadal chodzi równo, to sprawa samego potencjometru. Drążek wyrobiony albo krzywy to cały moduł.
Cztery części do naprawy dryfu - od potencjometru po komplet przycisków
| Część | Cena | Naprawia | Zakres lutowania | Dla pada |
|---|---|---|---|---|
| Potencjometr Drift Fix 50 K | 7,20 zł | lekki drift, drążek sprawny | kilka pinów potencjometru | PS4 i Xbox |
| Analog DualShock 4 V2 | 8,50 zł | wyrobiony drążek, mocny drift | cały moduł, 14 pinów | PS4 DualShock 4 V2 |
| Analog Xbox One | 12,90 zł | wyrobiony drążek, mocny drift | cały moduł, 14 pinów | Xbox One |
| Komplet przyciski + triggery | 13,90 zł | wyrobione klawisze i spusty | bez lutowania, montaż | DualShock 4 |
Diagnoza - potencjometr czy cały moduł
Zanim sięgniesz po lutownicę, zrób test w ustawieniach konsoli i kalibrację. Jeśli po kalibracji drążek zeruje się i drift znika na dłużej niż dzień, przyczyną bywał brud pod gumową osłoną - wtedy część nie jest jeszcze potrzebna.
Jeśli drift wraca albo drążek odjeżdża coraz mocniej, to zużyty potencjometr i czeka cię wymiana. Tu rozdziela się decyzja na dwie ścieżki według zakresu zużycia.

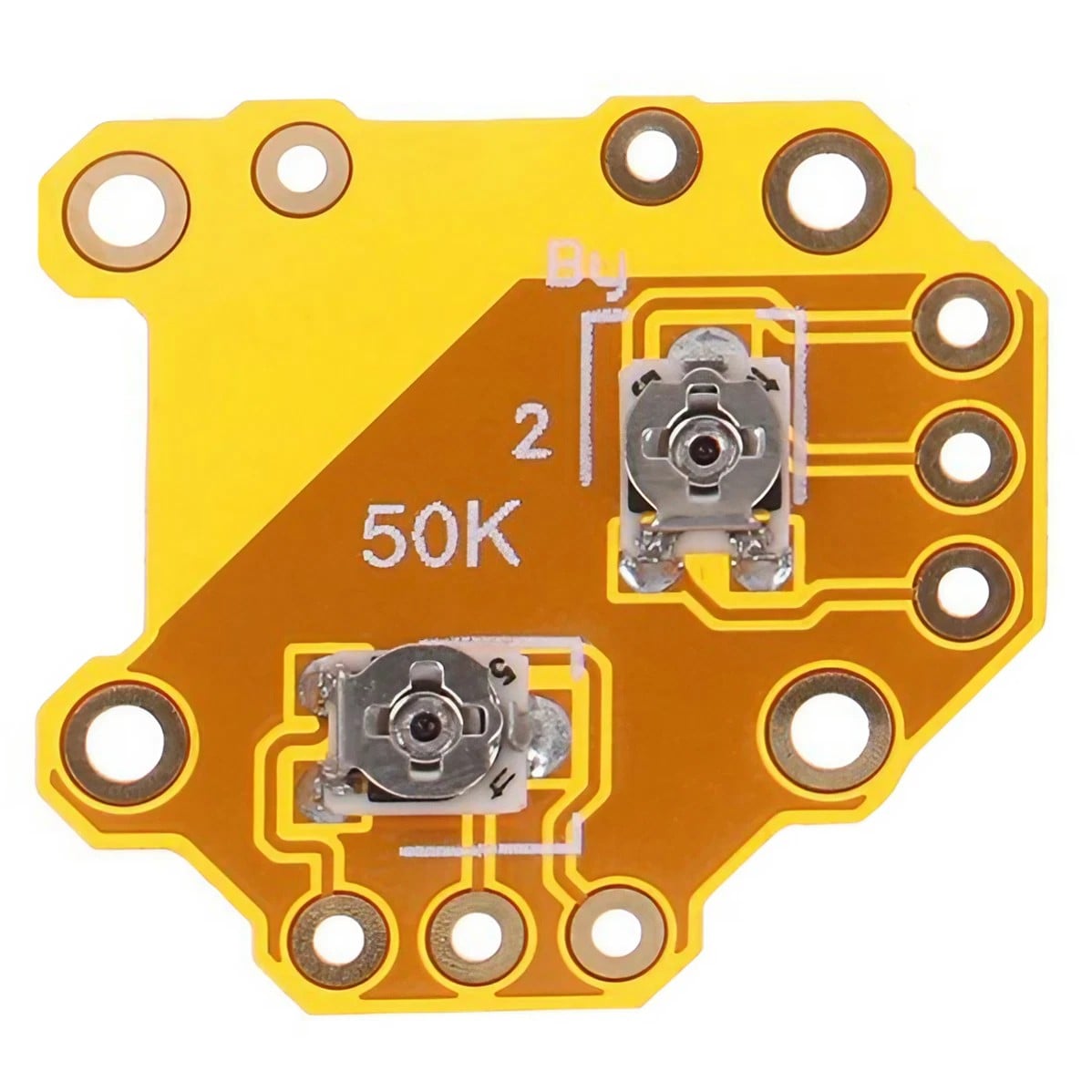

Lekki drift przy drążku, który chodzi równo i wraca do środka, naprawisz samym potencjometrem 50 K. To element punktowy - wymieniasz tylko ścierający się opornik, mniej lutowania i niższy koszt.
Ten potencjometr (7,20 zł) bierze osoba z lekkim driftem i pewną ręką do lutowania drobnych elementów. Pasuje do padów PS4 i Xbox, bo wartość 50 K jest tu wspólnym standardem modułu analoga - sprawdzasz tylko, czy geometria zgadza się z twoją płytką.
Wymiana całego modułu analoga - PS4 i Xbox osobno
Gdy drążek jest wyrobiony, chodzi z luzem albo drift jest silny, sam potencjometr nie wystarczy. Wtedy wymieniasz cały moduł analoga - drążek razem z potencjometrami i sprężyną powrotną.
Tu pady PS4 i Xbox rozchodzą się na dwie różne części. Moduł do DualShock 4 ma inną płytkę i rozstaw pinów niż moduł do Xbox One - nie są wymienne, mimo że oba naprawiają ten sam objaw.
Analog do PS4 (8,50 zł) jest dopasowany do DualShock 4 V2. Wcześniejsza wersja V1 ma nieco inną płytkę, więc przed zakupem sprawdź, którą generację pada masz - rozróżnisz je po pasku świetlnym widocznym od frontu w V2.
Ten moduł bierze posiadacz pada PS4 z mocnym driftem albo wyrobionym drążkiem, który woli wymienić część za 8,50 zł niż kupować nowy kontroler. Naprawa zamiast wymiany ma sens, gdy reszta pada jest sprawna.
Pad Xbox One używa własnego modułu (12,90 zł) o innej geometrii pinów. Procedura wymiany jest taka sama jak w DualShock, różni się tylko sama część i układ płytki pod nią.
12.90 zł
Cena Xbox jest wyższa od PS4, bo to inny moduł o innej konstrukcji - różnica wynika z części, nie z jakości naprawy. Bierze go gracz Xbox One z wyrobionym drążkiem, który otwiera pada sam albo oddaje go do serwisu z własną częścią.
Demontaż pada krok po kroku - bez gubienia sprężynek
Rozkręcanie pada to etap, na którym najłatwiej coś uszkodzić albo zgubić. Kilka zasad, które oszczędzają nerwów.
Pracuj na macie ESD albo dotknij uziemionego elementu przed startem. Ładunek statyczny z palca potrafi uszkodzić elektronikę pada - to ta sama ostrożność co przy podzespołach komputera.
Śruby w DualShock 4 chowają się pod taśmą ślizgową z tyłu, w padzie Xbox - pod naklejką i koszykiem baterii. Po wykręceniu podważ obudowę płaską plastikową łopatką, nie metalem, żeby nie porysować zatrzasków.
Lutowanie i kalibracja - finał naprawy
Moduł analoga trzyma się płytki na 14 punktach lutowniczych. Odessaj cynę z każdego pinu rozplotem miedzianym albo odsysarką, potem wyjmij stary moduł bez szarpania - przegrzanie odrywa ścieżki od płytki.
Wsadź nowy moduł lub potencjometr i zlutuj każdy pin z osobna. Sprawdź, czy żaden nie został zimny (matowy, spękany lut) - zimny lut daje przerywany kontakt i drift potrafi wrócić mimo nowej części.
Złóż obudowę, dokręć śruby i podłącz pada. Na koniec wykonaj kalibrację w ustawieniach konsoli - drążek po wymianie powinien zerować się w środku, bez ruchu, gdy go puścisz.

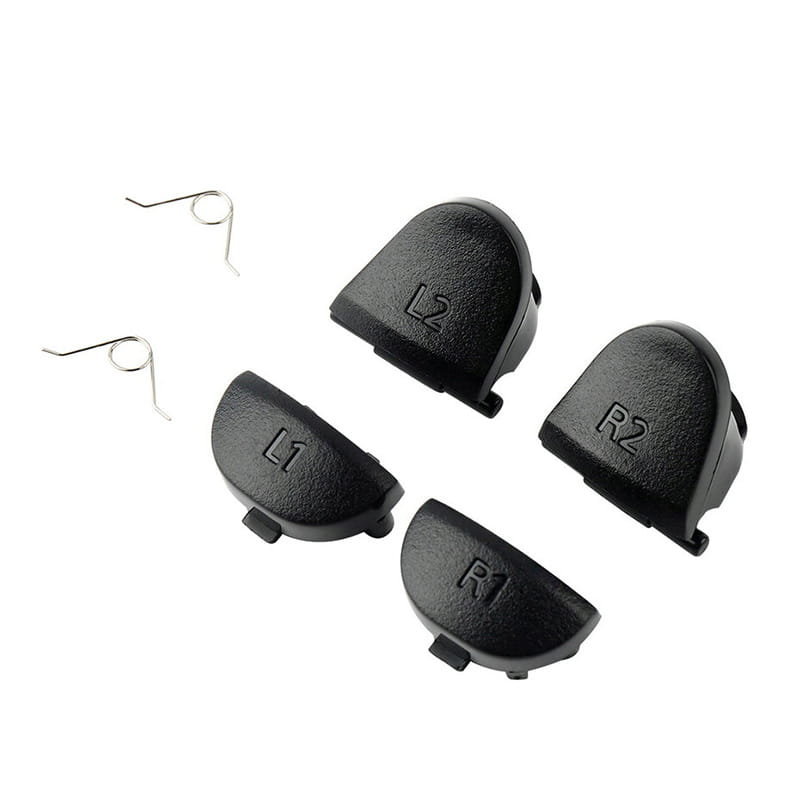

Komplet przycisków i triggerów (13,90 zł) bierze osoba, która już otwiera pada do wymiany analoga i chce odświeżyć resztę za jednym razem. To dodatek do precyzji sterowania, nie część do samego dryfu - dokładasz go świadomie, gdy klawisze chodzą z luzem.
Werdykt - dobierz część do zakresu zużycia
U mnie na biurku w Gdyni leży DualShock 4 z wymienionym modułem analoga i świeżym kompletem triggerów - drift wyleciał, a triggery przy okazji odzyskały pełny skok. To mój scenariusz, niekoniecznie wasz - część dobiera się pod stopień zużycia, nie pod hasło „coś na drift”.
Wam polecam:
- Lekki drift, drążek chodzi równo: potencjometr Drift Fix 50 K, 7,20 zł. Naprawa punktowa, najmniej lutowania.
- Pad PS4 z wyrobionym drążkiem: moduł analoga DualShock 4 V2, 8,50 zł. Cały drążek z potencjometrami na wymianę.
- Pad Xbox One z driftem: moduł analoga Xbox One, 12,90 zł. Inna część niż PS4, ta sama procedura.
- Pad z dużym przebiegiem: komplet przyciski i triggery, 13,90 zł. Odśwież resztę przy otwartej obudowie.
Cena różni się tu zakresem naprawy, nie jakością - potencjometr jest najtańszy, bo wymienia jeden element, a moduł Xbox najdroższy, bo to cały drążek o własnej konstrukcji. Jeśli kompletujesz osprzęt do grania, zerknij też na akcesoria do pada Xbox oraz pełną kategorię akcesoriów do konsol.
