Krok po kroku
- 1
Oświetl łeb śruby i policz ramiona
Latarka z telefonu przyłożona pod kątem pokazuje kształt gniazda. Zamknięty trójkąt to śruba trójkątna, trzy ramiona rozchodzące się ze środka to typ Y, a dwa punkty rozdzielone przegrodą to widełkowy typ U.
- 2
Zmierz gniazdo, nie zgaduj rozmiaru
Przyłóż linijkę albo suwmiarkę do łba i odczytaj szerokość gniazda w milimetrach. Końcówka za duża nie wejdzie, za mała zliże krawędzie gniazda przy pierwszym mocniejszym dokręceniu.
- 3
Porównaj wynik ze specyfikacją końcówki
Producent podaje rozmiar każdej końcówki: w zestawie +XYU trójkątna i widełkowa mają 2.3, krzyżakowe 5.0. Jeżeli gniazdo śruby jest wyraźnie mniejsze, szukaj zestawu precyzyjnego zamiast dociskać na siłę.
- 4
Przymierz końcówkę na sucho przed odkręcaniem
Włóż bit bez nacisku i sprawdź luz. Dobrze dobrana końcówka siedzi ciasno i nie obraca się w gnieździe. Wyczuwalny luz przy delikatnym ruchu to sygnał, że potrzebny jest inny rozmiar.
Krzyżak otwiera większość domowego sprzętu, ale trójkątna śruba w zabawce albo typ Y w konsoli zatrzymuje naprawę - zestaw czterech wkrętaków kosztuje 42,50 zł. Sprawdzamy, gdzie w domowym sprzęcie siedzą śruby trójkątne, typu Y i widełkowe U oraz która końcówka pasuje do zabawki na baterie, konsoli Nintendo i drobnego AGD.
Po co producentom śruby, których nie otwiera krzyżak
Powód numer jeden to bezpieczeństwo. Komora baterii w zabawce jest skręcana, bo przepisy wymagają bariery między dzieckiem a ogniwami - zwłaszcza guzikowymi 3 V, których połknięcie kończy się szpitalem. Trójkątna śruba pełni tu tę samą funkcję co zaślepka w kontakcie.
Z tej samej logiki wzięły się zaślepki do gniazdek. Bariera ma być prosta do pokonania dla dorosłego z narzędziem i nieprzekraczalna dla czterolatka z widelcem.
Powód numer dwa to kontrola serwisu. Nintendo skręca konsole śrubami typu Y, część producentów AGD wybiera widełkowe U - naprawa ma trafić do warsztatu z autoryzacją, nie do szuflady z jednym krzyżakiem. To rachunek gwarancyjny, nie spisek: reklamacja po nieudanej domowej naprawie kosztuje producenta więcej niż nietypowy łeb.
Katalogi nazywają takie łby „śrubami bezpieczeństwa”. Warsztat nazywa je „kwadransem szukania końcówki”. Obie nazwy są w jakimś sensie prawdziwe, tylko na tę drugą istnieje prosty zestaw.
Trójkątna, typ Y, typ U - jak je rozpoznać i gdzie siedzą
Zanim kupisz jakikolwiek bit, oświetl łeb śruby latarką z telefonu pod kątem. Zamknięty trójkąt o trzech bokach to śruba trójkątna. Trzy ramiona rozchodzące się ze środka co 120 stopni to typ Y, a dwa punkty rozdzielone przegrodą to widełkowy typ U.
Trójkątne śruby spotkasz najczęściej w zabawkach na baterie i w gadżetach dodawanych do zestawów w sieciach fast food - tam trójkąt pilnuje komory z ogniwami. Trafiają się też w drobnym AGD, zwykle przy elementach, których producent nie przewidział do wymiany.
Typ Y to domena konsol: Nintendo używa go od lat w obudowach i Joy-Conach, a wewnątrz części sprzętu Apple siedzą drobne śruby oznaczane Y000. Typ U pojawia się tam, gdzie obudowa ma zniechęcać do otwierania - w drobnym AGD i panelach urządzeń.
| Typ śruby | Profil gniazda | Gdzie występuje | Końcówka |
|---|
W handlu nazwy chodzą mniej rygorystycznie niż w katalogu technicznym - trójkątny i Y bywają opisywane wymiennie. Dlatego przed zakupem porównuje się kształt gniazda, nie nazwę z aukcji.
W maju trafił do mojej pracowni w Gdyni interaktywny pies na baterie, własność trzylatka od sąsiadów z klatki obok. Diagnoza zajęła minutę, dostęp do komory baterii dwa dni, bo czekałem na końcówkę trójkątną. Od tamtej pory zestaw +XYU leży w pierwszej szufladzie.
Zestaw czterech wkrętaków typ +XYU - co dostajesz za 42,50 zł
Zestaw za 42,50 zł zawiera cztery wkrętaki: widełkowy U 2.3, trójkątny typu Y 2.3 oraz dwa krzyżakowe 5.0, w tym jeden odwrotny, nasadowy. Końcówki są namagnesowane, rękojeść ma antypoślizgową fakturę. Karta podaje stal chromowo-wanadową o twardości HRC42-48 (HRC to twardość w skali Rockwella).
Deklarowane HRC42-48 to rozsądny przedział dla wkrętaka do domowych napraw. Twardszy bit wolniej się zaokrągla, ale łatwiej pęka przy przekoszeniu - producent wybrał środek skali zamiast rekordu na pudełko.
Dwa profile krzyżakowe to nie pomyłka magazynu. Obok klasycznego krzyżaka 5.0 karta wymienia wersję odwrotną, nasadową - dzięki temu zestaw domyka też zwykłe domowe skręcenia, nie tylko egzotykę z trójkątem i widełkami.
Magnes w końcówkach robi większą różnicę, niż sugeruje cena. Śrubki z komór baterii są drobne i spadają w najgłębszy zakamarek obudowy - namagnesowany bit wyjmuje je bez pęsety i bez wytrząsania zabawki nad stołem.
42.50 zł
Jedno zastrzeżenie rozmiarowe: Nintendo używa w Joy-Conach drobnych śrub typu Y, mniejszych niż typowe gniazda w zabawkach. Końcówka 2.3 obsłuży większe śruby tego profilu, do najdrobniejszej elektroniki sprawdź zestawy precyzyjne z rozmiarami Y00 i Y000.
Pady PS4 i Xbox to z kolei krzyżaki i torx - rozbiórkę przy dryfującym drążku rozkładamy w poradniku o naprawie dryfu analoga. Sam torx, czyli sześcioramienna gwiazdka, to osobna rodzina - dobór rozmiarów Tx do konsol i dysków opisaliśmy przy śrubokręcie TORX.
Breloki ze śrubokrętami - awaryjny krzyżak za 9 zł
Zestaw rozwiązuje problem nietypowych profili, ale większość awarii poza domem to zwykły krzyżak albo płaski: zawias okularów, śrubka w klamce, obluzowana wtyczka. Na to wystarczy narzędzie noszone przy kluczach.

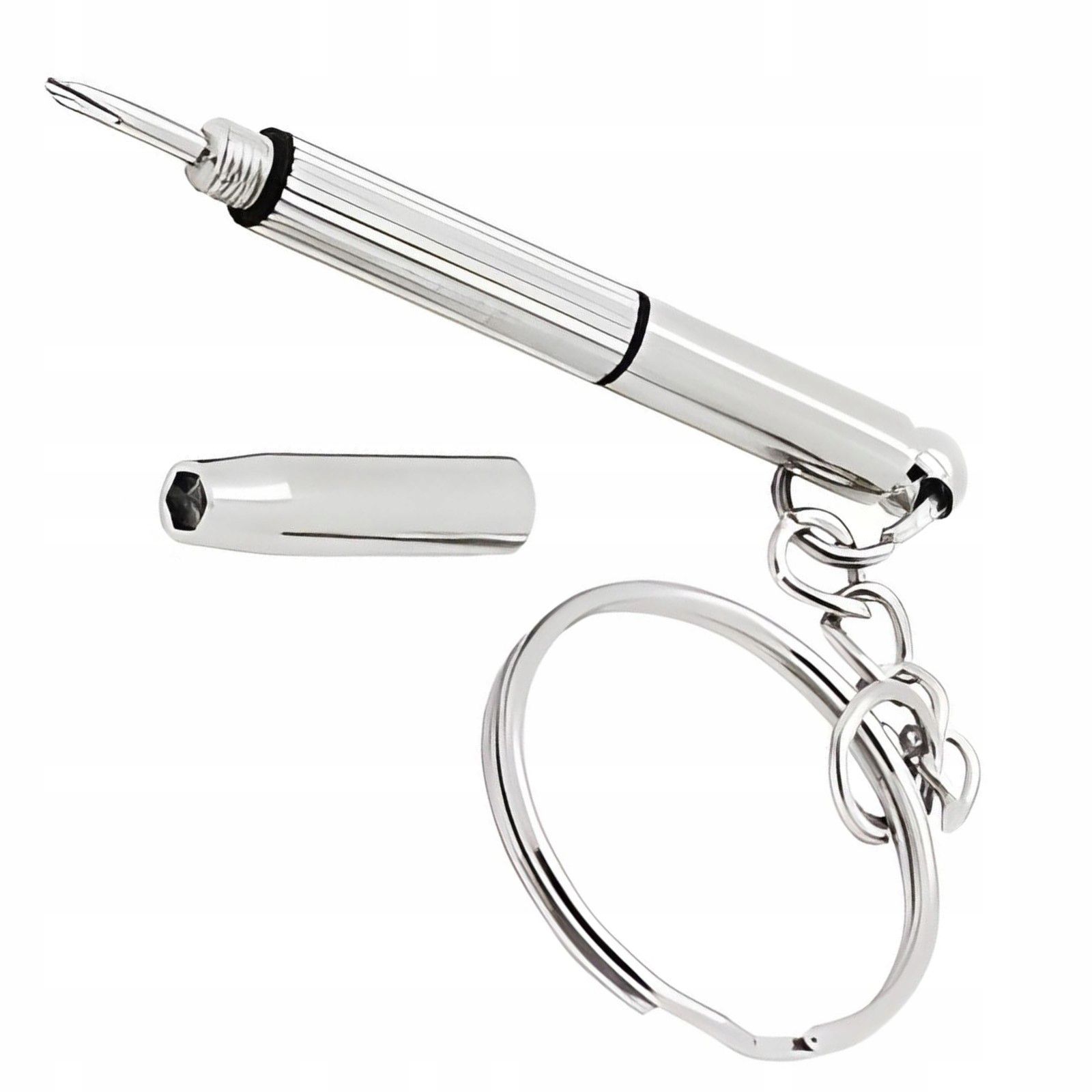

Rozkładany brelok za 9 zł łączy trzy końcówki: krzyżakową, płaską i nasadowy klucz heksagonalny. Korpus to mosiądz i stal, konstrukcja jest wodoszczelna - karta wymienia regulację okularów i wymianę baterii w zegarku jako typowe scenariusze.
Darek, kolega z mojego dawnego laboratorium kontroli jakości, nosi taki przy kluczach od zimy i twierdzi, że częściej dokręca nim cudze okulary niż własne. U mnie w pracowni podobny wisi na zapasowym pęku - właścicielka psa na baterie dokręcała nim zawias w okularach, zanim odebrała zabawkę.

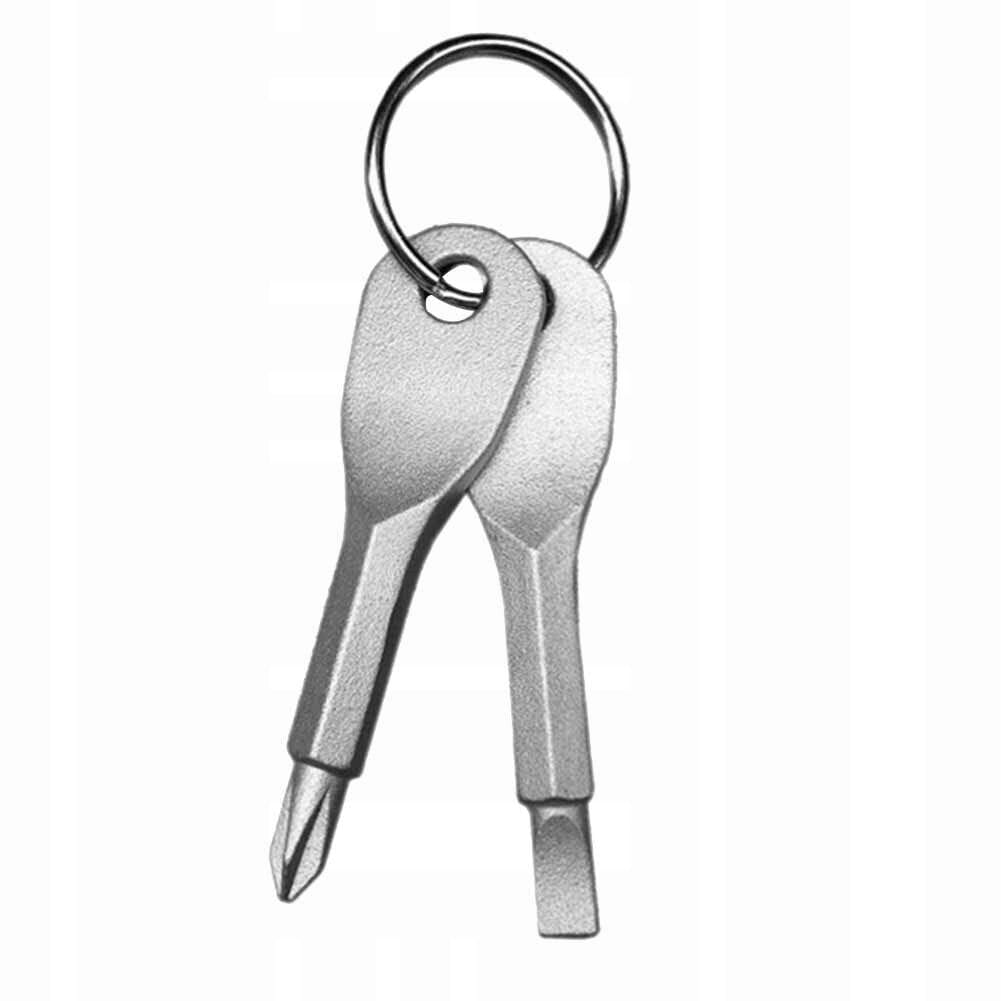

Dla minimalistów jest wariant prostszy: brelok Krzyżak, 62 mm stali nierdzewnej z dwoma miniśrubokrętami, płaskim i krzyżakowym, też za 9 zł. Karta podaje szerokość końcówek 4,5 mm i 15 mm, więc obsłużą zarówno drobną śrubkę, jak i szerszy łeb.
Czego pilnować przy odkręcaniu nietypowych śrub
Pierwszą trójkątną śrubę w życiu próbowałem puścić płaskim wkrętakiem. Łeb zlizał się po dwóch obrotach i zabawkę dokończyłem wiertłem. Dziś w pracowni zasada jest prosta: nieznane gniazdo najpierw mierzę, potem dobieram bit, siłę zostawiam na koniec.
Werdykt - który śrubokręt do czego
Wybór jest prostszy, niż sugeruje liczba profili. U mnie na stole w Gdyni zestaw +XYU leży obok torxów i pracuje najczęściej ze wszystkich, bo zabawki na baterie psują się częściej niż konsole. Scenariusze rozpisane:
- Dla rodzica zabawek na baterie - zestaw czterech wkrętaków +XYU za 42,50 zł. Trójkątna końcówka 2.3 otwiera komory baterii, krzyżaki 5.0 resztę domowego sprzętu.
- Dla gracza z konsolą Nintendo - ten sam zestaw do większych śrub Y, a do Joy-Conów dobierz precyzyjne Y00/Y000 po zmierzeniu gniazda.
- Dla każdego na awarie poza domem - rozkładany brelok za 9 zł: krzyżak, płaski i klucz nasadowy w wodoszczelnym korpusie przy kluczach.
- Dla minimalisty - brelok Krzyżak za 9 zł, 62 mm stali nierdzewnej z końcówkami płaską i krzyżakową do szybkich korekt.
Fizyka tego zakupu kończy się na dopasowaniu końcówki do gniazda. Cała reszta to pytanie, co w Waszym domu psuje się najczęściej - zabawki, konsola czy okulary na pęku kluczy.
