Szybkozłączka D2 za 8 zł deklaruje przekrój 0,35-0,75 mm² i prąd poniżej 10 A - te dwie liczby wyznaczają cały jej zakres pracy. Sprawdzamy, do jakich przewodów pasuje zatrzaskowa szybkozłączka D2, jak zacisnąć nią połączenie krok po kroku i gdzie kończy się jej deklarowany zakres.

Nazwy handlowe w tej kategorii brzmią podobnie i nie mówią, co złączka realnie obsłuży. Mówi to tabela: przekrój żyły, średnica przewodu z izolacją, napięcie i prąd znamionowy - i od niej zaczynam.

Zatrzask nie zastępuje lutownicy wszędzie. Zastępuje ją tam, gdzie przewód mieści się w zakresie złączki, a obwód pracuje poniżej jej granic. Reszta to zadanie dla innego narzędzia.

Co złączka D2 deklaruje w specyfikacji

Tabela z karty produktu wyznacza granice zastosowania precyzyjniej niż opis, więc zaczynam od niej. Komplet parametrów jest podany, dzięki czemu niczego nie trzeba zgadywać ani dopowiadać z pamięci.

• Przekrój żyły: 0,35-0,75 mm², czyli AWG22-AWG18. AWG to amerykańska skala grubości przewodu, w której niższy numer oznacza grubszą żyłę.
• Średnica przewodu z izolacją: od 1,5 do 2,1 mm. Ten parametr częściej decyduje o dopasowaniu niż sam przekrój miedzi.
• Napięcie i prąd znamionowy: poniżej 300 V, poniżej 10 A.
• Materiały: obudowa z poliwęglanu, styki miedziane, klasa palności zgodna z UL94 V-0.
• Temperatura: odporność od -45 do 135 stopni Celsjusza, warunki pracy od -20 do +80 stopni.
• Gabaryt: karta podaje wagę 10 g - element na tyle mały, że znika pod listwą przypodłogową i mieści się w obudowie lampki.

Mechanika jest prosta. Wkładasz dwa przewody w gniazda, zaciskasz zatrzask i połączenie jest gotowe.

Karta opisuje przy tym styk miedziany, który przewodzi prąd przy zachowaniu ochronnej warstwy izolacji kabla. Innymi słowy, żyły nie trzeba wcześniej odsłaniać, a płaszcz przewodu zostaje na swoim miejscu.

Smart-Tel

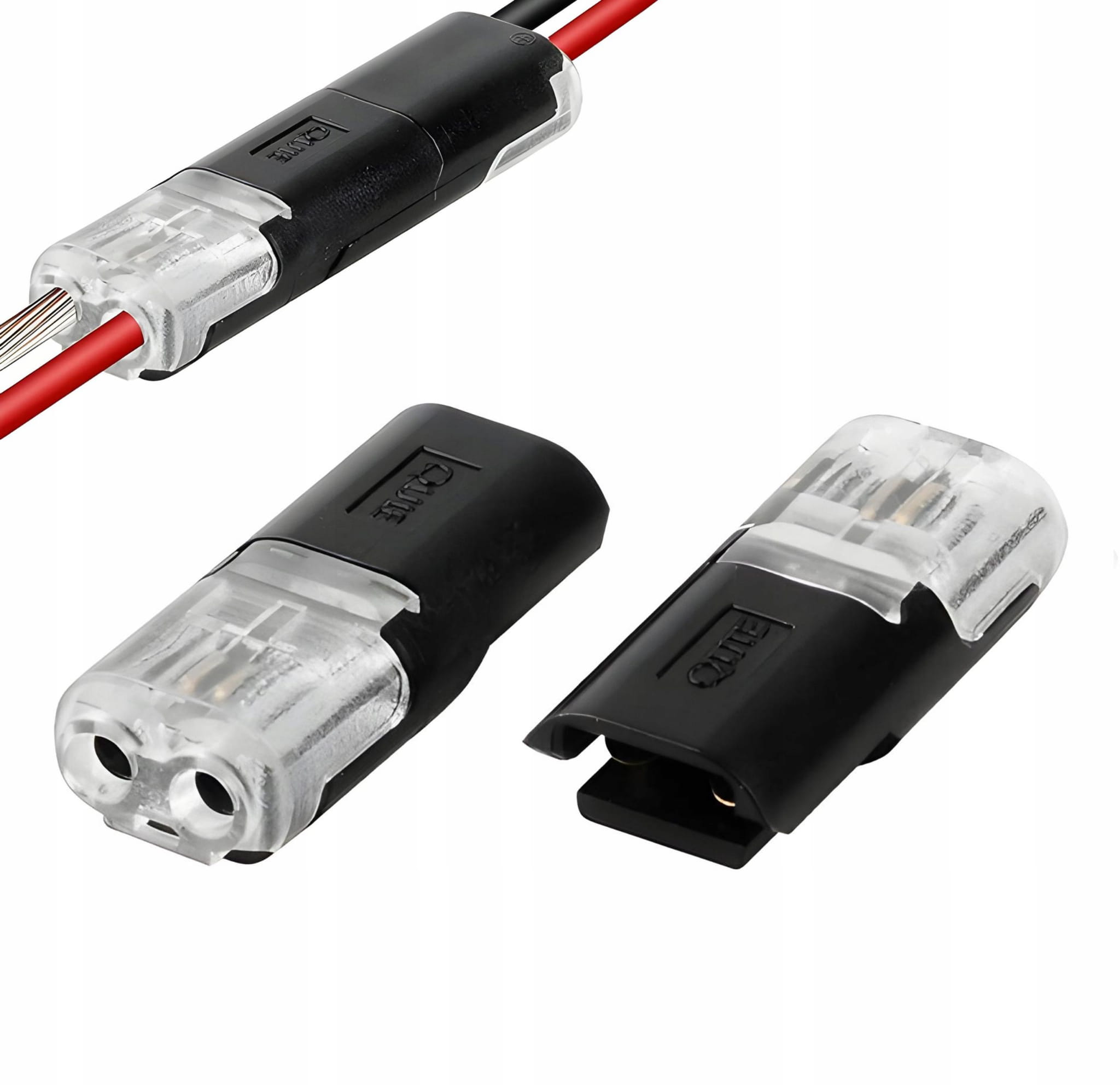

Szybkozłączka, Zatrzask D2 do Kabli - szybkie i bezpieczne połączenia

8.00 zł

W sklepie

Tę złączkę bierze osoba, która łączy cienkie przewody zasilające i sygnałowe bez rozgrzewania lutownicy: pod półką, w obudowie urządzenia albo pod deską rozdzielczą.

Gdzie zatrzask D2 ma sens

Pierwszy scenariusz to oświetlenie niskonapięciowe. Taśma LED zasilana z zasilacza 12 V ma przewód, który zwykle mieści się w deklarowanym zakresie, a przedłużenie odcinka zajmuje wtedy minutę zamiast kwadransa z lutownicą.

W czerwcu przenosiłem taśmę nad blatem w pracowni w Gdyni o czterdzieści centymetrów w lewo. Zamiast rozgrzewać lutownicę i rozbierać spoinę, przeciąłem przewód i wpiąłem dwie złączki. Stanowisko wróciło do pracy tego samego popołudnia.

Drugi scenariusz to instalacja 12 V w aucie: kamera cofania, listwa oświetlenia bagażnika, czujnik. Karta deklaruje prąd poniżej 10 A i napięcie poniżej 300 V, więc typowe odbiorniki sygnałowe i oświetleniowe mieszczą się w tym z rezerwą.

Mój brat wozi kilka sztuk w schowku, odkąd na parkingu przed pracą urwała mu się masa kamery cofania. Naprawa na kolanie, bez gniazdka i lutownicy, trwała krócej niż wyjmowanie narzędzi z bagażnika.

Trzeci scenariusz to przewód głośnikowy i naprawa przerwanej żyły. Warunek zawsze jest ten sam: przekrój w przedziale 0,35-0,75 mm² i średnica z izolacją od 1,5 do 2,1 mm. Sprawdzasz to na swoim przewodzie, nie w tabeli producenta złączki.

Suwmiarka na moim przewodzie głośnikowym pokazała 1,9 mm z izolacją, czyli w środku deklarowanego przedziału 1,5-2,1 mm. Deklaracja z karty się broni.

Czego złączką D2 nie łączymy

Instalacja gniazdkowa 230 V leży poza tym zakresem i nie jest to kwestia ostrożności, tylko dwóch liczb. Przewody w gniazdkach mają zwykle 1,5-2,5 mm², a obwód zabezpiecza się na ogół na 16 A wobec 10 A z karty złączki.

Do tego stała instalacja 230 V to praca dla elektryka z uprawnieniami, niezależnie od tego, jak wygodna jest złączka. Zatrzask D2 zostaje przy niskim napięciu i cienkim przewodzie.

Druga sprawa to fraza, z którą trafia tu sporo osób, czyli szybkozłączka do kabla internetowego. Skrętka prowadzi osiem żył w czterech skręconych parach i sygnał różnicowy, więc łączy się ją złączką RJ45 albo modułem keystone.

Złączka zasilająca nie odtworzy skrętu par ani parametrów toru, choćby żyła fizycznie weszła w gniazdo. O doborze skrętki i złączek RJ45 pisałem osobno w poradniku o kablu LAN.

Jak połączyć przewody bez lutowania

Kolejność jest krótka i za każdym razem taka sama. Najpierw pomiar przewodu, potem odcięcie zasilania, wpięcie żył do oporu, zaciśnięcie zatrzasku i kontrola połączenia.

Zatrzask domykam płaskimi szczypcami, równomiernie na całej długości, aż słyszalnie zaskoczy. Sam nacisk palcem zwykle nie wystarcza, a przekrzywiona pokrywa zostawia styk oparty na izolacji zamiast na żyle.

Pierwszą złączkę zacisnąłem właśnie tak, na oko, na przewodzie w grubszym płaszczu. Zatrzask się domknął, taśma zaświeciła, a przy pierwszym poruszeniu ręką zgasła. Dziś średnicę przewodu sprawdzam suwmiarką, zanim sięgnę po szczypce.

Ostatni krok to test: pociągnięcie za oba przewody i pomiar ciągłości multimetrem przed podaniem napięcia. Kolega z laboratorium robi tak samo przy prowizorycznych torach pomiarowych, bo szukanie zimnego styku po zamknięciu obudowy kosztuje wielokrotnie więcej czasu.

Do rozkręcenia obudowy lampki czy głośnika zwykle potrzebny jest jeszcze precyzyjny wkrętak, a o doborze bitów pisałem w poradniku o zestawach TORX.

Zatrzask, lutowanie czy kostka śrubowa

Trzy metody rozwiązują to samo zadanie w innym czasie i innym zakresie przekroju. Wybór zależy od tego, ile masz miejsca, czy połączenie ma być rozbieralne i jak gruba jest żyła.

Lutowana spoina ma najniższą rezystancję przejścia z całej trójki i po zakoszulkowaniu dobrze znosi wibracje, ale kosztuje lutownicę, dostęp do obu końców przewodu, cynę i kilkanaście minut. To metoda do naprawy robionej raz i na stałe, nie do przesunięcia taśmy LED o czterdzieści centymetrów.

Kostka śrubowa obsługuje grubsze przekroje i pozwala rozkręcić połączenie później. Wymaga odizolowania żyły i śrubokręta, a przy wibracjach warto wracać do niej z dokręceniem.

Zatrzask D2 zamyka temat w kilkanaście sekund, w przedziale 0,35-0,75 mm², bez zdejmowania izolacji. To jego pole i w nim jest najszybszy z całej trójki.

Werdykt - dla kogo szybkozłączka D2

U mnie w pracowni w Gdyni pudełko z tymi złączkami leży obok lutownicy, a nie zamiast niej. Sięgam po zatrzask, kiedy przewód mieści się w zakresie 0,35-0,75 mm², a robota ma zająć minutę, nie kwadrans.

Wam polecam:

• Taśmy LED i oświetlenie 12 V: przedłużenie albo skrócenie odcinka bez rozbierania spoin, złączka za 8 zł.
• Instalacja 12 V w aucie: kamera, czujnik, listwa w bagażniku - obwody poniżej 10 A, obudowa z poliwęglanu w klasie UL94 V-0 i praca od -20 do +80 stopni.
• Przewód głośnikowy i sygnałowy: szybkie łączenie żył 0,35-0,75 mm² bez odsłaniania miedzi.
• Naprawa w terenie: kilka sztuk w schowku albo w torbie serwisowej ratuje robotę tam, gdzie nie ma gniazdka pod lutownicę.

Cena 8 zł nie jest tu argumentem sama w sobie. Argumentem jest zakres z tabeli - a mieści się w nim większość tego, co w domu i w aucie prowadzi prąd cienką żyłą: taśma LED, głośnik, kamera cofania, czujnik. Zmierz przewód suwmiarką, a w dziesięć sekund będziesz wiedział, czy to twoja złączka.
